スチームチューブドライヤ

乾燥

原理

蒸気等の熱媒を用いた伝熱で原料を加熱し乾燥させるタイプ(間接加熱型)の乾燥機です。乾燥機本体は円筒型のシェルと、シェル全長にわたって同心円状に配されたチューブから構成されます。チューブには蒸気等の熱媒が入り、原料供給部から送られてきた原料は回転するシェルおよびチューブでかき上げ、攪拌されながらチューブの熱伝達を受けます。本体は出口側に少し傾斜しているので、乾燥製品は回転とともに次の排出部に向かって送られます。また蒸発した液分は少量のキャリアガス(同伴ガス)とともに系外に排出されます。

特長

運転が容易
滞留時間が十分にとれ、調節が容易なので大幅な処理量の変化に対応でき、運転も熱源の管理のみなので容易です。

省エネルギー
高い熱効率と低いランニングコストで省エネルギーを実現します。

外気遮断が可能
特殊シールの採用により内部からのガス漏れや外気の流入がないため、溶剤回収が容易であり、不活性ガスの使用量もわずかになります。

少排気量
間接加熱型のため排気ガス量が極めて少なく、排ガス処理装置、脱臭設備がコンパクトになります。



スチームチューブドライヤ

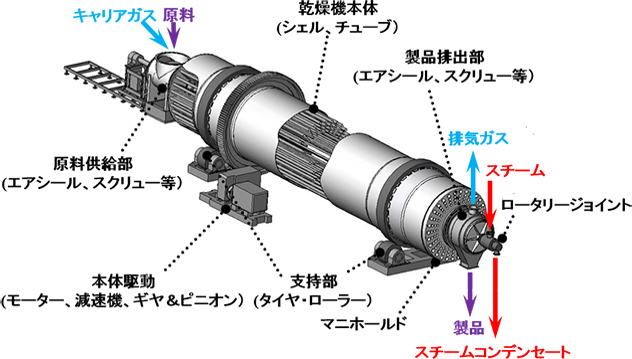

スチームチューブドライヤ構造

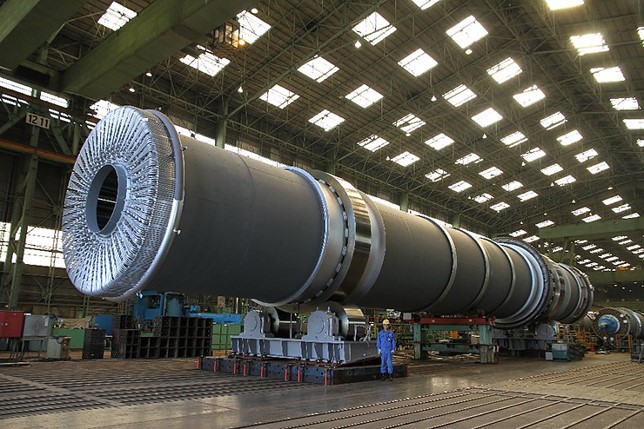

スチームチューブドライヤ

適用例

テレフタル酸、ポリアセタール、ポリカーボネート、高密度ポリエチレン、製鉄所のコークス炉挿入炭、汚泥、コーン副製品、割豆、大豆粕、銅鉱石、鉄鋼石、酸化鉄、石膏、焼却灰、ソーダ灰、その他の物質でも多数実績があります。

関連分野/設備・技術

鉄鋼分野

製鉄プロセスにおいてコークス原料となる石炭の調湿設備として、多数の採用実績を有しています。

化学分野

スチームチューブドライヤは多様な化学品製造設備に使用されています。

エネルギー分野

電池材料などの乾燥機として、採用実績を有しています。

ろ過

電池材料などの乾燥前段工程に適用される脱水装置です。
